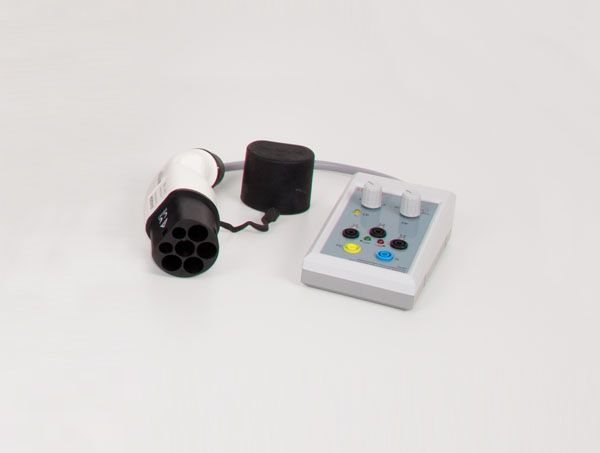

Adaptateur de contrôle pour station de chargement électrique

Dieser handliche Prüfadapter wird an die Elektrofahrzeug Ladesäule, 739 948, angeschlossen und simuliert ein Elektrofahrzeug, um die Ladesäule zu prüfen. Die ein- oder dreiphasige Ladespannung kann so gefahrlos an den Sicherheitsmessbuchsen mit einem Spannungsprüfer gemessen werden. Das CP-Signal kann entsprechend an der Einstellungen verändert und an der Ladesäule gemessen oder oszilloskopiert werden. Dazu können die Lademodi A bis E vorgegeben werden für simulierte Kabel mit 13, 20, 32 oder 63 A. Die Messung des PP-Widerstandes ist ebenfalls direkt an der Ladesäule möglich.

Das Gerät besitzt optische Anzeigen für:

• CP-Signal
• Spannung L1
• Spannung L2
• Spannung L3
• Drehfeld rechtsdrehend
• Drehfeld linksdrehend

Das Gerät ist mit 4-mm-Sicherheitsmessbuchsen ausgestattet für:

• Spannung Phase L1
• Spannung Phase L2
• Spannung Phase L3
• Schutzleiter PE
• Neutralleiter N

Der Stecker ist zum Schutz gegen Verschmutzung und Beschädigung mit einer Gummikappe versehen.
