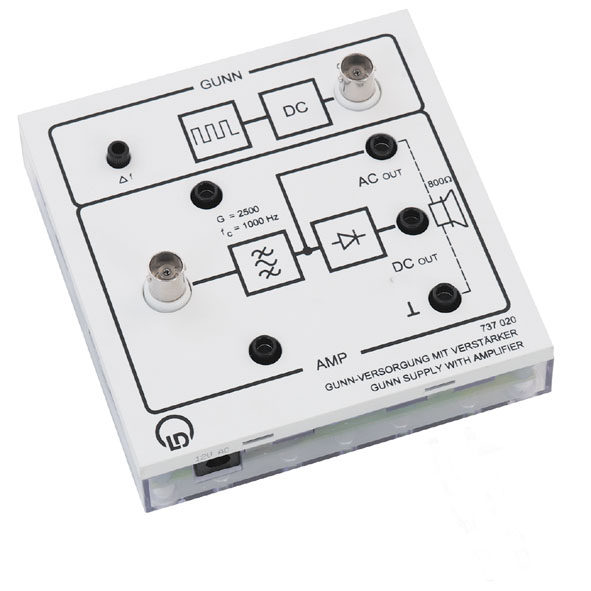

Alimentation Gunn avec amplificateur

LD 737020
Alimentation Gunn avec amplificateur
Alimentation Gunn avec amplificateur

This product is classified as a dangerous good and is not available for online purchase.

For ordering the dangerous good or other information please contact our customer service center.
 This experiment/set up contains dangerous goods.
These are not available for online purchase.
You may order the experiment/set up without the dangerous goods.

For ordering the dangerous good or other information please contact our customer service center.
 Email: webshopuk@ld-didactic.de
Telephone:+49 (0) 22 33 / 604 – 319
Go to contact form

˟

Request an offer

Thank you for your inquiry. We will get back to you as soon as possible.

˟

Description

Pour l'alimentation électrique nécessaire au fonctionnement de l'oscillateur Gunn et pour l'amplification de la tension de sortie de la sonde de champ électrique.

Caractéristiques techniques

  • Alimentation GUNN
    Tension de sortie : -9 V
    Courant de sortie : 200 mA, résiste aux courts-circuits
    Source de modulation : interne, plage de fréquence réglable d'env. 1 kHz à 3 kHz
  • Amplificateur
     - Gain CC : env. 3000
    - Gain CA : env. 2000 pour 1 kHz
    - Tension de sortie max. : ± 10 V
    - Sortie haut-parleur : pour le fonctionnement du haut-parleur STE (579 28)
  • Tension de service : 12 V CA délivrée par l'adaptateur secteur (fourni avec l'appareil)
  • Puissance absorbée : env. 2 VA
  • Dimensions du boîtier : 115 mm x 115 mm x 55 mm
  • Masse : 500 g

Documents associés

PDF (Mode d'emploi) PDF (Mode d'emploi) [737 020] Alimentation Gunn avec amplificateur
PDF (Description de l'expérience) PDF (Description de l'expérience) P3.7.4.1 Allure du champ et polarisation des micro-ondes devant une antenne à cornet (en)
PDF (Description de l'expérience) PDF (Description de l'expérience) P3.7.4.2 Absorption des micro-ondes (en)
PDF (Description de l'expérience) PDF (Description de l'expérience) P3.7.4.3 Détermination de la longueur d'onde pour des micro-ondes stationnaires (en)
PDF (Description de l'expérience) PDF (Description de l'expérience) P3.7.4.5 Réfraction de micro-ondes (en)
PDF (Description de l'expérience) PDF (Description de l'expérience) P3.7.5.1 Propagation de micro-ondes le long d'une ligne de Lécher (en)
PDF (Description de l'expérience) PDF (Description de l'expérience) P3.7.5.2 Mise en évidence qualitative de la propagation de micro-ondes dans un guide d'ondes métallique flexible (en)
