Cas d’expérimentation de mesure de protection

La mallette d'expérimentation "Mesures de protection électrique" (mallette d'expérimentation ESM) a été développée par ELWE conformément au cahier des charges de l'Institut fédéral de la formation professionnelle (BIBB) de Berlin.

Les caractéristiques suivantes distinguent cette mallette d'expérimentation :

• Tous les exercices sont réalisés avec des très basses tensions de protection non dangereuses. C'est pourquoi les dangers et les effets provoqués par des erreurs dans les installations et les appareils électrotechniques ainsi que l'utilisation et le contrôle des mesures de protection électrique peuvent également être expliqués sans danger aux élèves des écoles générales et aux apprentis des professions non électrotechniques.
• La réduction de la tension d'alimentation de 400/230 V AC à 40/23 V AC permet, avec un facteur 10, de convertir facilement les valeurs mesurées en valeurs réelles du réseau.
• Des masques de présentation avec des impressions de circuit et des inscriptions claires montrent clairement la forme de réseau respective avec les mesures de protection correspondantes. Les prises qui ne sont pas nécessaires pour l'essai correspondant sont recouvertes.
• Comme tous les composants, masques et accessoires (à l'exception d'un instrument de mesure multiple) sont placés dans la mallette et qu'il suffit d'un raccordement au réseau de 230 V, il n'est pas nécessaire de prévoir des temps de préparation notables ni des installations spéciales dans les salles spécialisées.

A l'aide des sept masques d'appui, les domaines thématiques suivants sont étudiés dans l'expérience:

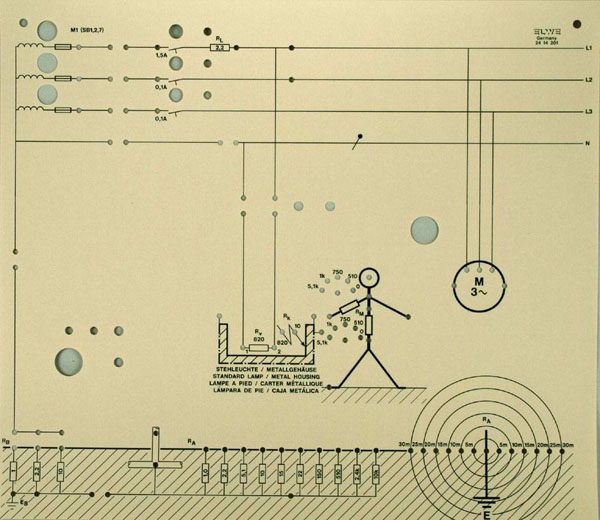

Masque 1 : Risque de choc électrique en cas de contact indirect et direct avec des pièces sous tension

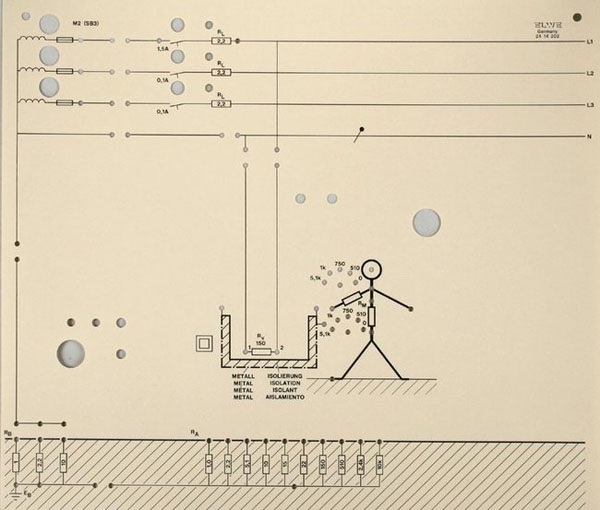

Masque 2 :  Isolation de protection

Masque 3 : protection par isolation galvanique

Masque 4 : très basse tension de sécurité SELV et très basse tension de fonctionnement FELV

 Masque 5 : mesures de protection dans un système TT

Masque 6 : Mesures de protection dans un système TN avec un disjoncteur différentiel (FI)

Masque 7 : mesures de protection dans un système TI par un appareil de surveillance de l'isolement
