Module SU : Convertisseur d'orientation

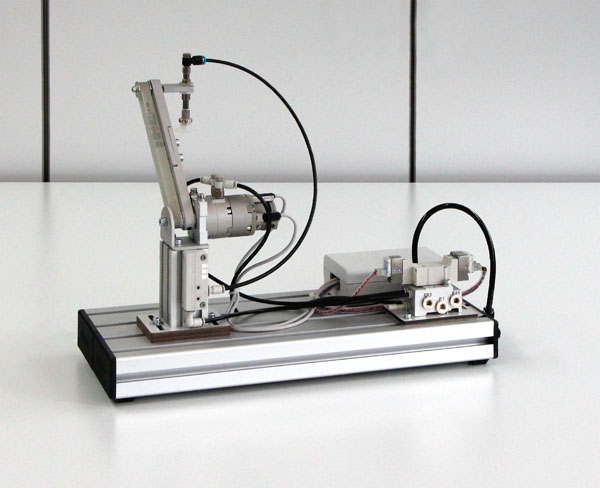

Le transfert pivotant déplace des pièces entre deux modules avec des points de transfert de matière définis. Un entraînement pneumatique pivotant, réglable en continu jusqu'à 180°, transporte les pièces avec un préhenseur à vide. Un générateur de vide est monté sur le module. Les positions finales des pistons de vérin sont détectées par des détecteurs de proximité sans contact. La commande des vérins est assurée par des électrovannes à commande électrique.

Plaque à rainures en T en aluminium, 160 mm x 400 mm

Interface de données

Ilot de vannes compact

Convertisseur d'orientation

Générateur de vide

 Contenu d'apprentissage

Déplacer des pièces

Cylindre pivotant avec commande à ailettes

Commutateur à lames

Prise avec ventouse et dépose sans risque de collision

Vanne 5/3 voies, ventilée
