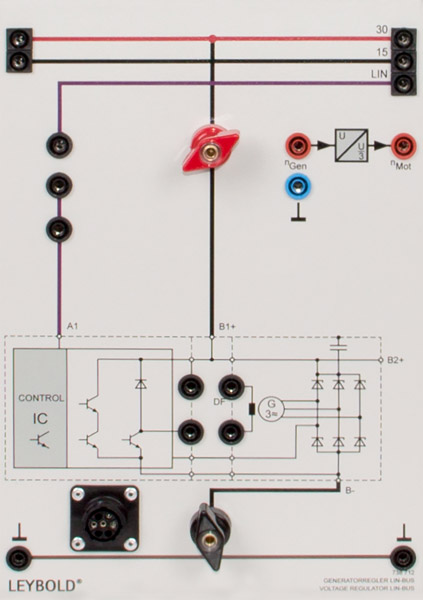

Régulateur d’alternateur de bus LIN

Dieses Gerät kann anstelle des Multifunktionsreglers 738711-02 an dem Generator 738711-01 betrieben werden. Dieser wird über ein 7-poliges Steuerkabel mit dem Regler verbunden.

An der Anschlussplatte können die Signale der Klemme B+ und B- erfasst werden, außerdem sind Anschlüsse für das Drehzahlsignal vorhanden. Die Führung der Ausgangsspannung des Generators durch das Motorsteuergerät kann über den LIN-Bus simuliert werden.
Dazu wird der Regler an die Batterieüberwachung 738 031 angeschlossen. Per Eigendiagnose kann über das Gateway sowohl auf den Sensor zur Batterieüberwachung als auch auf den Generatorregler zugegriffen werden.

Die komplette LIN-Bus-Vernetzung besteht aus:

• Gatewaysteuergerät in 738 031 als Master
• Sensor zur Batterieüberwachung in 738 031-01 als Slave 1 und
• Generatorregler 738 712 als Slave 2
