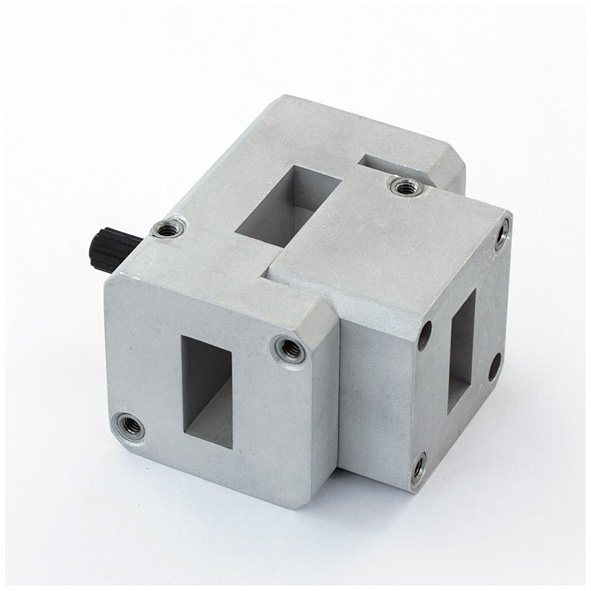

T magique

Le T magique est utilisé pour la répartition de puissance, les désadaptations étant évitées grâce à des éléments adaptateurs spéciaux. Le signal injecté dans le bras H (1) provoque la formation de signaux en phase et de même amplitude dans les bras (2) et (3). Un signal injecté dans le bras E (4) a pour conséquence des signaux en opposition de phase dans les bras (1) et (2). Le T magique permet la réalisation de mélangeurs équilibrés, de ponts d'impédance etc.
Constitution:
T-corps d'aluminium.
Caractéristiques techniques:
gamme de fréquence: 9,2 GHz...9,5 GHz
isolation E/H: > 25 dB
SWR (ROS): < 1,25
type du guide d'ondes: R100
dimensions: 62 x 58 x 42 mm
masse: 300 g
